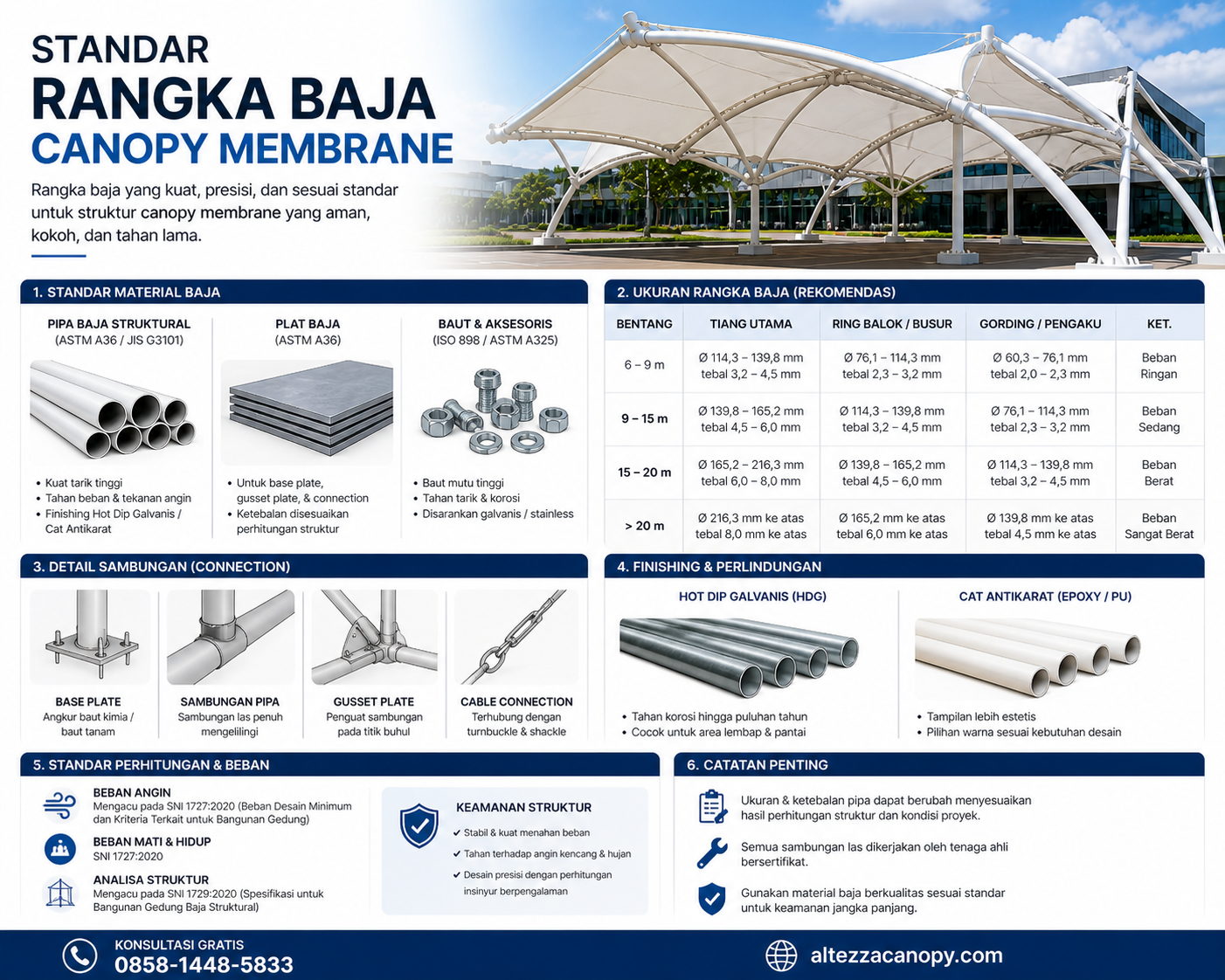

Standar Rangka Baja Canopy Membrane yang Aman & Kokoh
Keindahan arsitektur sebuah atap membran tidak akan memiliki arti tanpa adanya tulang punggung yang menopangnya. Memahami standar rangka baja canopy membrane adalah syarat mutlak bagi setiap pemilik properti sebelum memulai proyek instalasi. Berbeda dengan kanopi alderon atau spandek yang bebannya statis ke bawah (gravitasi), tenda membran adalah tensile structure (struktur tarik) yang berfungsi layaknya "layar kapal".
Saat angin kencang melanda, kain membran akan menangkap beban angin kinetik yang masif dan menyalurkan tegangan tersebut langsung ke tiang baja dan pondasi. Jika konstruksi rangka dikerjakan asal-asalan tanpa panduan teknik sipil yang benar, risiko bangunan rubuh sangatlah nyata. Oleh karena itu, tenaga ahli dari Altezza Canopy akan membedah secara spesifik mengenai material baja, diameter pipa, sambungan, hingga perhitungan standar beban struktural yang wajib dipatuhi.
1. Standar Material Baja Konstruksi
Untuk menahan tegangan tarik berton-ton dari kawat seling dan bentangan kain, komponen baja yang digunakan tidak boleh material sembarangan (banci). Standarisasi material yang kami gunakan meliputi:
- Pipa Baja Struktural: Wajib memenuhi standar mutu ASTM A36 atau JIS G3101 (SS400). Baja jenis ini memiliki kuat tarik (tensile strength) dan keuletan (ductility) yang tinggi, sehingga pipa tidak mudah patah saat dibengkokkan (roll) membentuk lengkungan estetis, serta kuat menahan tekanan angin.
- Plat Baja (Steel Plate): Digunakan untuk pembuatan Base Plate (tapak tiang bawah), Gusset Plate (plat penguat sirip sambungan), dan kupingan tarikan. Ketebalan bervariasi mulai dari 8 mm, 10 mm, hingga 20 mm, disesuaikan dengan hasil perhitungan beban struktur.
- Baut & Aksesoris (Fasteners): Karena atap berada di outdoor, baut wajib memenuhi standar baut mutu tinggi ISO 898 (Grade 8.8) atau ASTM A325. Sangat disarankan menggunakan finishing galvanis atau Stainless Steel murni agar tahan korosi/karat.
2. Rekomendasi Ukuran Pipa Berdasarkan Jarak Bentang
Banyak kontraktor nakal menekan harga Rencana Anggaran Biaya (RAB) dengan mengecilkan diameter pipa penyangga. Padahal, semakin lebar bentangan kanopi, semakin besar beban yang harus dipikul. Berikut adalah tabel acuan standar rangka baja canopy membrane berdasarkan rekomendasi *engineer* (teknisi ahli):
| Jarak Bentangan | Kategori Beban | Tiang Utama (Ø) | Balok Lengkung (Ø) | Pipa Pengaku / Bracing (Ø) |
|---|---|---|---|---|
| 6 – 9 Meter | Beban Ringan | 114 – 139 mm | 76 – 114 mm | 60 – 76 mm |
| 9 – 15 Meter | Beban Sedang | 139 – 165 mm | 114 – 139 mm | 76 – 114 mm |
| 15 – 20 Meter | Beban Berat | 165 – 216 mm | 139 – 165 mm | 114 – 139 mm |
| > 20 Meter | Sangat Berat | ≥ 216 mm (8 inch+) | ≥ 165 mm | ≥ 139 mm |
3. Detail Sistem Sambungan (Connection)
Kekuatan rangka baja juga ditentukan dari titik temu antar komponen (joints). Jika pengelasan atau baut tidak kuat, maka rangka akan tercabut dari pondasi. Detail pengerjaan yang benar meliputi:
- Base Plate & Pondasi: Base plate (tapak besi bawah) harus dilabuhkan kuat ke pondasi cor beton menggunakan baut tanam (anchor bolt) atau Chemical Anchor berkualitas tinggi agar tiang tidak terangkat oleh angin badai (up-lift force).
- Sambungan Pipa & Pengelasan: Sistem penyambungan antar pipa baja harus melalui proses Las Penuh (Full Welding) oleh welder bersertifikat. Sambungan dilarang berupa las titik (tack weld), dan kekuatannya seringkali ditambah dengan sirip Gusset Plate untuk memecah distribusi tekanan.
- Cable Connection (Tarikan Seling): Tepi pinggiran kain membran ditarik menggunakan kawat seling baja (wire rope). Seling ini kemudian dikaitkan ke rangka menggunakan aksesoris pengunci presisi seperti Turnbuckle (jarum keras) dan Shackle (segel U) untuk mengatur kekencangan tenda (tension).
4. Finishing & Perlindungan Anti Karat
Atap kanopi akan berdiri di luar ruangan dan terpapar hujan serta panas terus-menerus. Baja tanpa pelapis akan hancur oleh korosi. Ada dua metode perlindungan yang umum digunakan:
- Hot Dip Galvanis (HDG): Ini adalah standar terbaik. Pipa baja dicelupkan ke dalam cairan timah/zink bersuhu ekstrem. Hasilnya, pipa akan tahan terhadap karat parah selama puluhan tahun. Sangat wajib digunakan untuk proyek komersial elit atau di daerah yang terpapar udara asin (dekat laut).
- Cat Anti Karat (Epoxy / PU): Baja hitam dilapisi dengan cat primer Epoxy Zincromate super tebal, lalu diakhiri dengan cat Polyurethane (PU). Kelebihannya adalah hasil akhir yang halus, estetis, dan warna bisa disesuaikan secara khusus (custom color) mengikuti desain arsitektur kafe atau rumah Anda.
5. Standar Perhitungan & Beban (Engineered by SNI)
Sebelum masuk tahap fabrikasi pemotongan baja, arsitek/drafter Altezza Canopy akan melakukan analisa struktur komputerisasi yang mengacu pada:
- SNI 1727:2020: Mengenai Beban Minimum untuk Perancangan Bangunan Gedung (termasuk standar simulasi tekanan dan isapan Beban Angin / Wind Load).
- SNI 1729:2020: Spesifikasi untuk Bangunan Gedung Baja Struktural (menguji kelayakan kekuatan tarik material baja).
- Beban Mati & Beban Hidup: Termasuk menghitung berat mati kain itu sendiri, genangan air jika terjadi curah hujan ekstrem, hingga beban pekerja saat melakukan perbaikan di atas atap (live load).
6. Peringatan Penting Memilih Aplikator
Harga murah biasanya berarti kompromi pada kualitas bahan. Menurunkan ukuran diameter pipa, menggunakan pipa tipis (kurang dari 1.5 mm), atau pengelasan yang buram sangat riskan menyebabkan struktur ambruk secara tiba-tiba yang bisa memakan korban jiwa atau merusak kendaraan mewah di bawahnya.
Perlu diingat bahwa ukuran pipa pada tabel di atas bisa berubah menjadi lebih besar atau kecil, karena sangat bergantung pada bentuk akhir desain 3D Anda (faktor kerumitan tarikan elevasi). Oleh sebab itu, pastikan sambungan dikerjakan oleh tenaga ahli, material memenuhi standar uji, dan aplikator berani memberikan Garansi Konstruksi Rangka Tertulis.
